繼電器小板（HK3FF-DC12V-SHG）控制直流電方式

1.直流電V+、V-（GND）輸入輸出的確定

1）直流電V+輸入輸出的確定

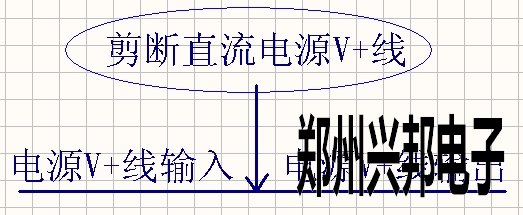

  將一根直流電V+線剪斷，一側為直流電V+的輸入，另一側為直流電V+的輸出；如下圖1-3所示





                        圖1-3



2）直流電V-輸入輸出的確定

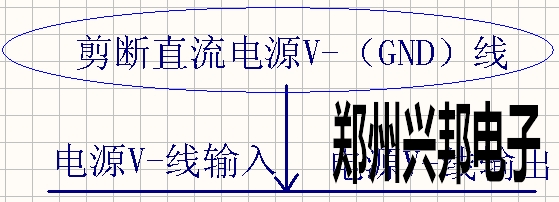

  將一根直流電V-線剪斷，一側為直流電V-的輸入，另一側為直流電V-的輸出；如下圖1-4所示



                   圖1-4

2.繼電器小板直流電V+接線方法 接直流電V+的接線圖1-5



                       圖1-5



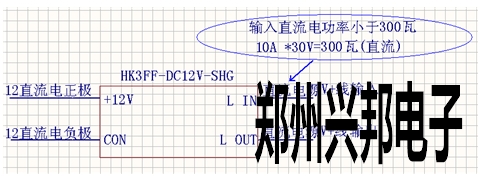

3.繼電器小板直流電V-接線方法 接直流電V-的接線圖1-6



                       圖1-6
